Drážkovačka DR 050 s lineárním vedením

Stroj určený pro maloseriovou i zakázkovou výrobu vnitřních i vnějších průchozích drážek pro pera a klíny do nábojů řemenic, ozubených kol apod.

Drážky lze zhotovovat do různých kovových i nekovových materiálů.
Velkou výhodou tohoto stroje je rychlá výměna drážkovací jehly včetně přeseřízení stroje, takže se velmi dobře hodí do všech provozů a dílen s maloseriovou anebo zakázkovou výrobou.
Stroj je nenáročný na údržbu a vyžaduje jen pravidelné čištění a domazání kluzných ploch.

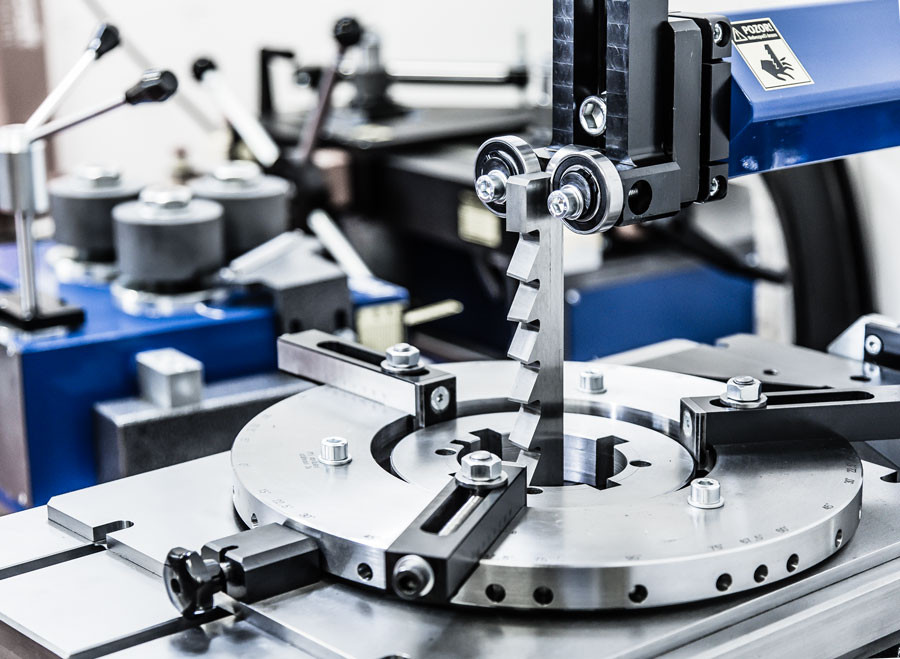

Indexovací zařízení (volitelné příslušenství) zjednodušuje upnutí dílce a výrobu více drážek na jednom dílci.

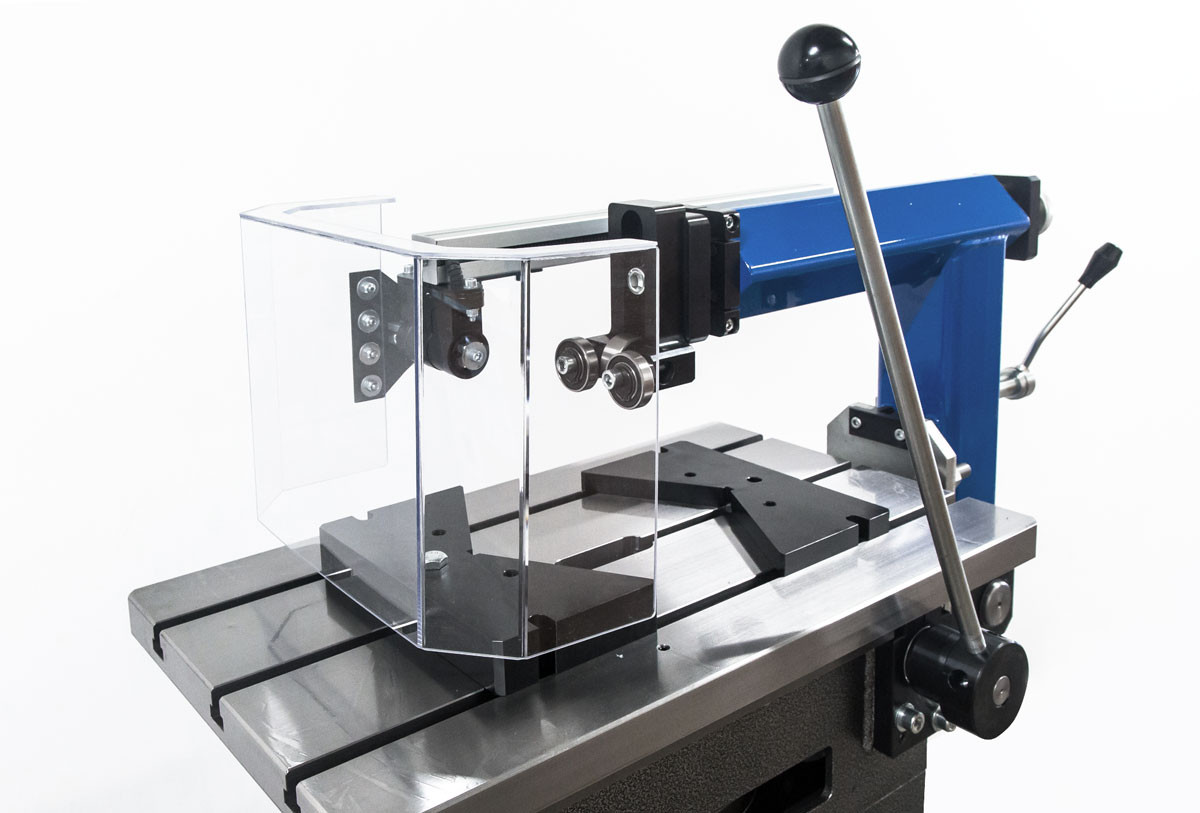

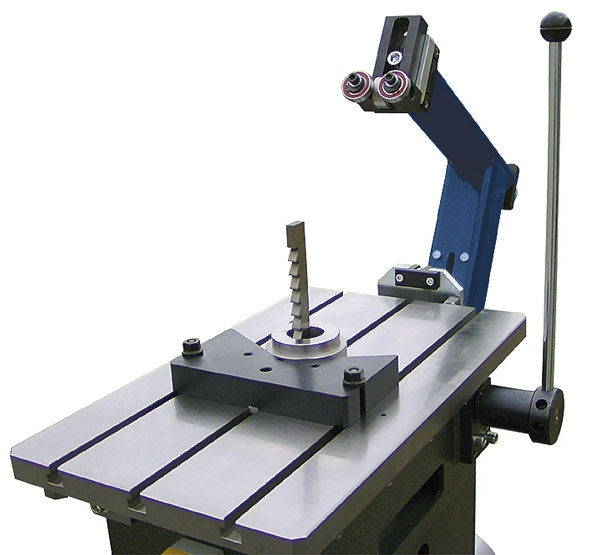

Přísuv obrobku upnutého na stole se provádí pomocí ruční páky.
Drážkovací jehla kmitá 54× za minutu.

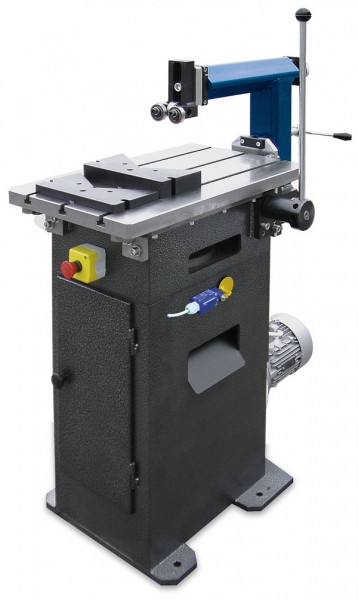

Masivní tuhý stojan ze svařované konstrukce.

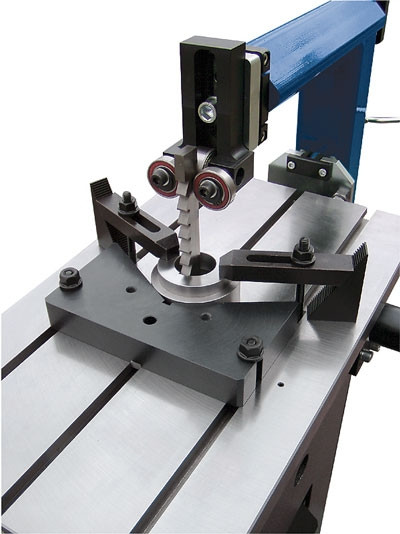

Pomocné prisma k snadnému upnutí dílce – 2 ks.

Technická špecifikácia
Rozteč kotevních otvorů (š × h) : 380×400mm
Počet zdvihů : 54 /min
Rozměry pracovního stolu : 400×680mm
Min. výška obrobku : rozteč zubů + 2 mm
Posuv stolu : 30 mm
Rozměry základny : 440×520mm
Příkon : 1500 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 520×1200×1030mm
Hmotnost : 330 kg
