Stĺpová prevodová vŕtačka OPTIdrill DH 40 CTP

Unierzálna prevodová vŕtačka OPTIdrill DH 40 CTP so strojovým posuvom pinoly a veľkým krížovým stolom na frézovanie a vŕtanie.

• Ťažká a pevná liatinová konštrukcia

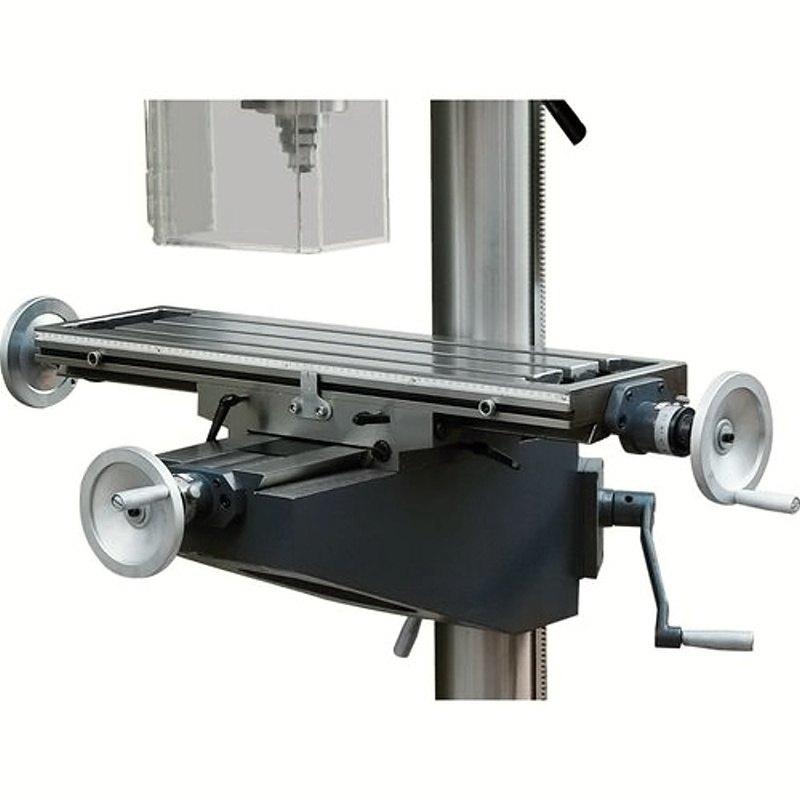

• Veľký krížový stôl
• Strojový posuv pinoly
• Brúsené prevody pracujúce v olejovom kúpeli zabezpečujú veľmi tichú prevádzku
• Cyklus rezania závitov
• Dvojstupňový vysokokvalitný elektromotor s rozsahom otáčok 95 - 3 200 ot/min
• Presne nastaviteľné vedenie stola s klinovými lištami
• Ovládanie pravou/ľavou rukou

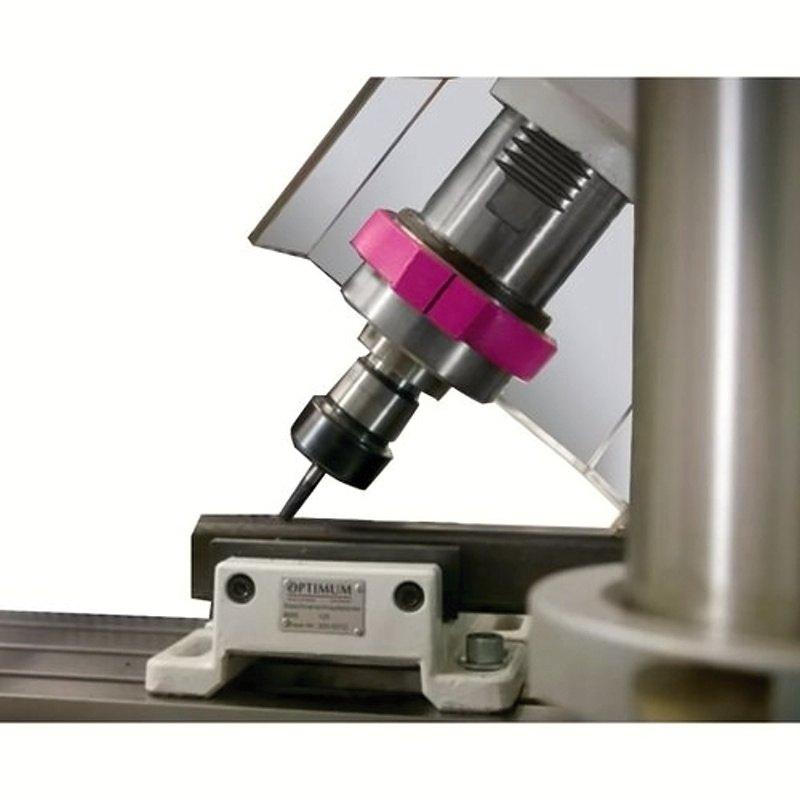

• Vŕtacia hlava sa dá nakloniť o ± 45 a hĺbkový doraz vŕtania je nastaviteľný v rozsahu 0 - 120 mm
• Posuv sa automaticky vypne po dosiahnutí hĺbky vŕtania a vratná pružina vráti pinolu do východiskovej polohy

Návod na stiahnutie - OPTIdrill DH 40 CTP. pdf

Technická špecifikácia:

• Vŕtací výkon trvalý | oceľ : 28 mm
• Vŕtací výkon max. | oceľ : 32 mm
• Vŕtacia hĺbka max. : 120 mm
• Max. priemer stopkovej frézy : 25 mm
• Max. priemer frézovacej hlavy : 76 mm
• Rozmery pracovného stola : 730 × 210 mm
• Max. zaťaženie stola : 50 kg
• T-drážky | počet : 3
• T-drážky | veľkosť : 14 mm
• T-drážky | rozteč : 63 mm
• Kužeľ vretena : MK4
• Otáčky : 95 – 3200 ot/min
• Plynulá zmena otáčok : Nie
• Počet rýchlostných stupňov : 2 × 6
• Max. vzdialenosť vretena a stola : 600 mm
• Max. vzdialenosť vretena a základne : 920 - 1180 mm
• Priemer pinoly : 75 mm
• Uhol naklopenia frézovacej hlavy : -45 ° až +45 °
• Príkon : 1100 / 1500 W
• Elektrické pripojenie : 400 V
• Rozmery (š × v × h) : 1060 × 2090 × 750 mm
• Hmotnosť : 350 kg

Súčasť balenia:

• Vŕtacia hlavička B16 (1 - 13 mm)
• T-matice
• Redukčné púzdro MK4 / MK3
• Kužeľový tŕň MK4 / B16
