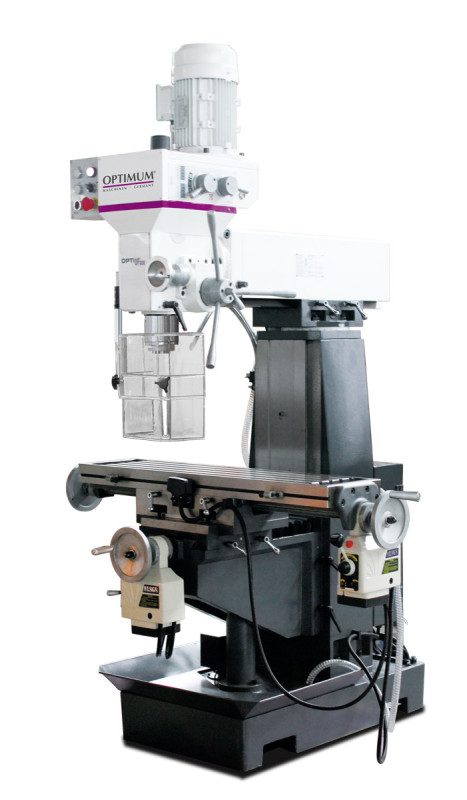

Univerzálna frézka OPTImill MF 2-B

OPTImill MF 2-B: Univerzálna frézka s mechanickým variátorom na plynulú reguláciu otáčok a digitálnym meraním polohy DPA 21. ✓ Doprava Zadarmo ✓.

• Ťažké, masívne prevedenie z kvalitnej Meehanite liatiny
• Vysoká presnosť obehu vďaka kužeľovými ložiskám, <0,01 mm merané na pinole
• Nastaviteľné rybinové vedenie 55° v osiach X a Z
• Nastaviteľné ploché vedenie v osi Y
• Chladiace zariadenie
• Centrálna jednotka mazania
• Strojový posuv osi X, Y a Z
• Digitálne odmeriavanie polohy DPA 2000
• Masívny a veľký krížový stôl s presne brúseným povrchom a T-drážkami
• Frézovaciu hlavu možno naklopiť o ± 45°
• Jemný posun pinoly
• Nastaviteľný doraz vŕtacej hĺbky pomocou milimetrovej stupnice
• Pravý / ľavý chod
• Plynulá regulácia rýchlosti
• Vreteno uložené v presných ložiskách
• Mechanická brzda vretena
• Veľký, výškovo nastaviteľný ochranný kryt skľučovadla s mikrospínačom

Návod na stiahnutie - frézka OPTImill MF 2-B

Technické špecifikácia:

• Vŕtací výkon trvalý | oceľ 20 mm
• Vŕtací výkon max. | oceľ 24 mm
• Max. priemer stopkovej frézy : 25 mm
• Max. priemer nožovej hlavy : 76 mm
• Vyloženie : 15 - 415 mm
• Rozmery pracovného stola : 1246 × 230 mm
• Max. zaťaženie stola : 200 kg
• T-drážky | počet 3
• T-drážky | veľkosť 16 mm
• T-drážky | rozstup 63 mm
• Kužeľ vretena : ISO40 DIN 2080
• Rozsah posuvu - osa X ručný 690 mm / strojný 610 mm
• Rozsah posuvu - osa Y ručný 310 mm / strojný 230 mm
• Rozsah posuvu - osa Z ručný 390 mm / strojný 310 mm
• Otáčky : 60 – 4200 ot/min
• Počet rýchlostných stupňov : 2, mechanická plynulá regulácia
• Rozsah posuvu frézovacej hlavy : 312 mm
• Strojný posuv pinoly : 0,038 / 0,076 / 0,152 mm/ot
• Max. vzdialenosť vretena a stola : 405 mm
• Priemer pinoly : 86 mm
• Zdvih pinoly : 127 mm
• Uhol sklonu frézovacej hlavy -90°/vertikálne -45° až +90°/vertikálne +45°
• Uhol otáčania frézovacej hlavy : 360°
• Výkon motora chladiaceho čerpadla : 90 W
• Príkon : 3 kW
• Elektrické pripojenie : 400 V
• Rozmery (š × v × h) : 2000 × 2010 × 1600 mm
• Hmotnosť : 1000 kg

Rozsah dodávky:

• Strojový posuv stola v osi X, Y, Z
• Vaňa na triesky
• Chladiace zariadenie
• Nastavovacie náradie
• Digitálne odmeriavanie DPA 2000
