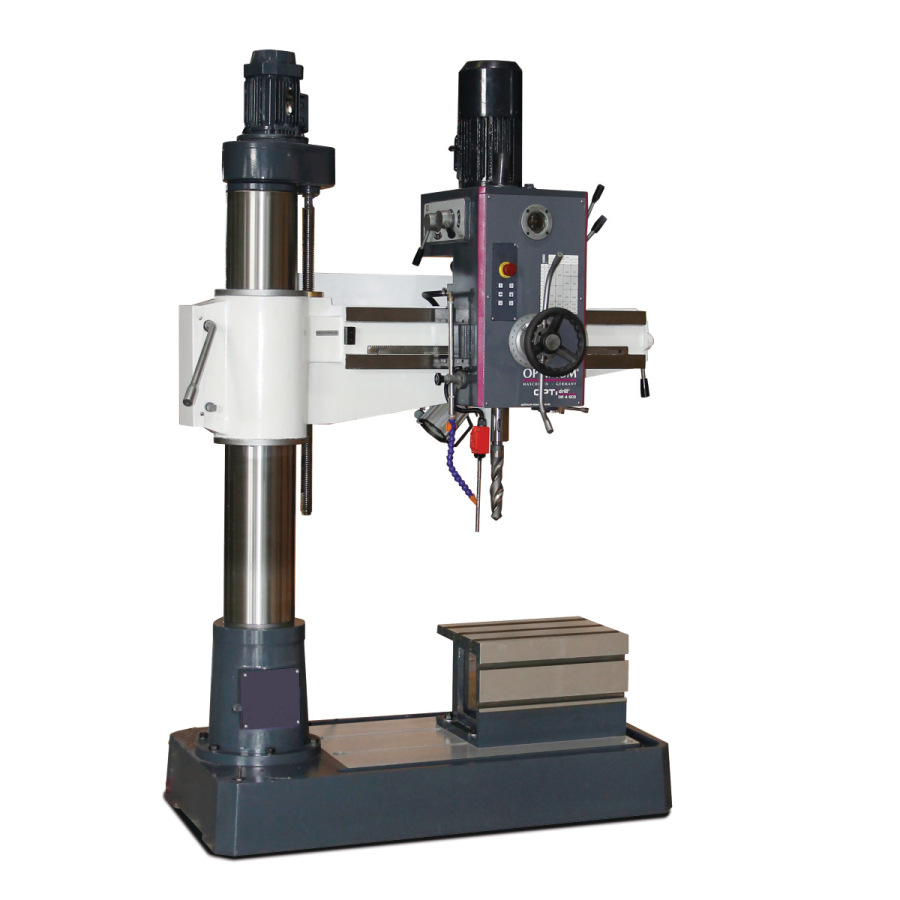

Radiální vrtačka OPTIdrill RD 4E

Přesná radiální vrtačka. S ručním upínáním os, pro použití v kusové i sériové výrobě.

Široké spektrum použití, jako je vrtání, vystružování, řezání závitů.
Elektricky brzděný motor.
Stejnosměrné elektrické napájení 24 V a dvoukanálový bezpečnostní řetěz podle normy DIN EN 12717.

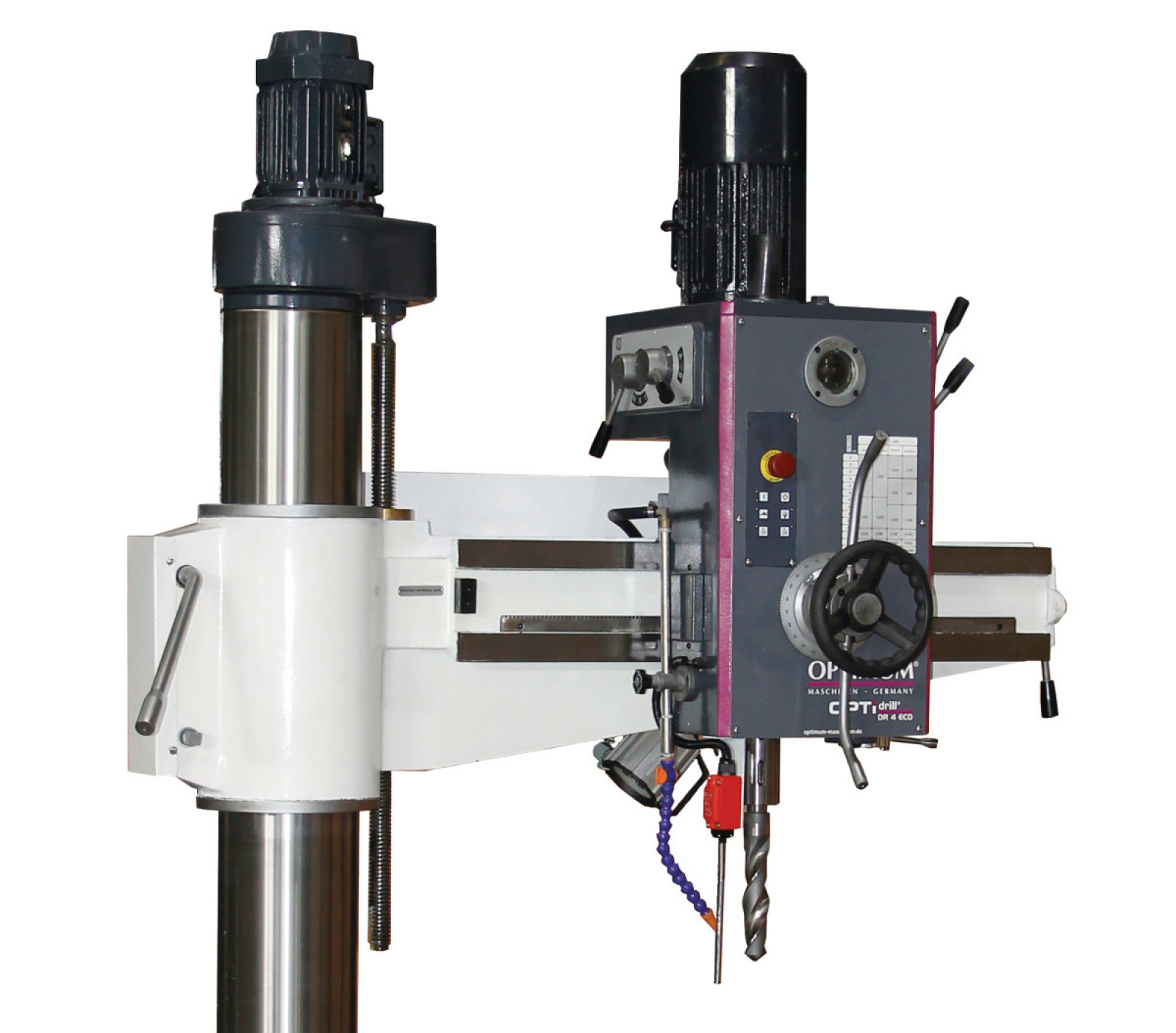

Široký dosah díky horizontálně nastavitelné hlavě stroje.
Přehledný ovládací panel.
Hladce se pohybující otočné a pojezdové nápravy.
Nastavení výšky výložníku pomocí výkonného motorového pohonu a zvedacího vřetena.
Převodovka vrtací hlavy běží v olejové lázni.
Vodicí dráhy výložníku jsou kalené a přesně broušené.
Ozubená kola z chromniklové oceli, kalená a přesné broušená pro tichý a plynulý chod.
Vrtací hlavu a sloup lze upnout nebo uvolnit společně nebo samostatně.
Pravý-levý chod.
Masivní, přesný vrtací stůl, velké rozměry.
Kalený a broušený upínací stůl s paralelními T-drážkami.
Strojní lampa.
Ochrana proti přetížení.
Tlustostěnný litinový sloup zajišťuje plynulý chod a stabilitu.
LED lampa.

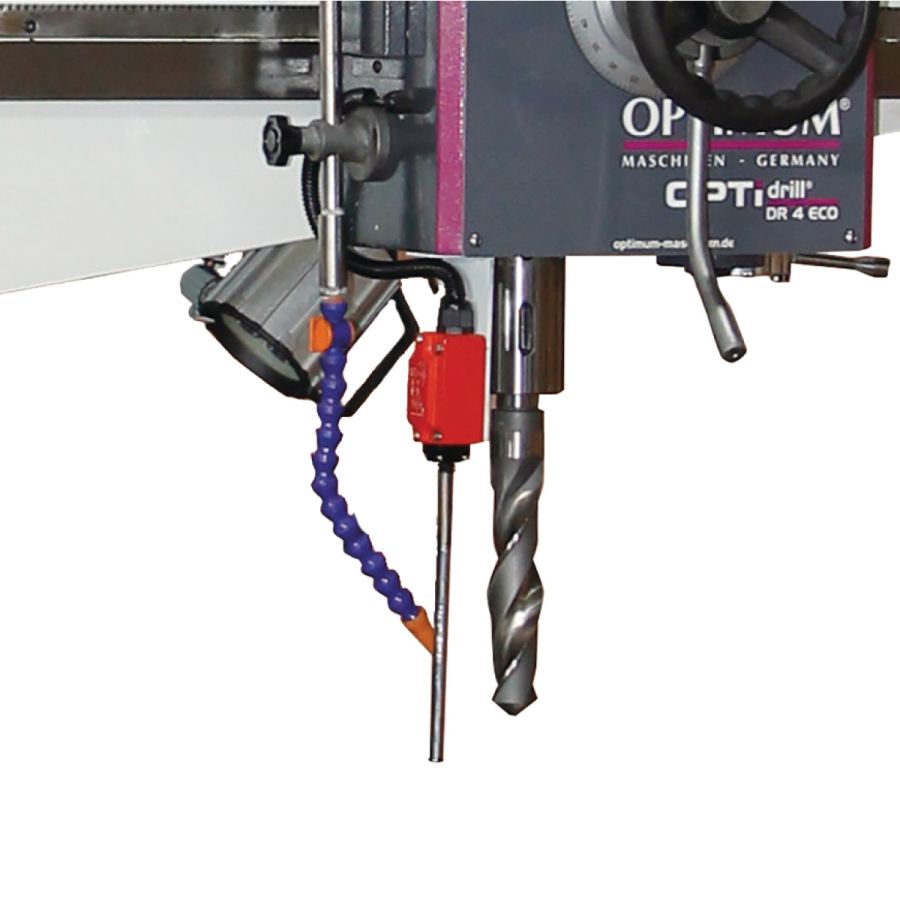

Chladicí systém s nádrží na chladicí kapalinu v základně stroje.
Upínací stůl je součástí dodávky.
Sloup a vřeteník jsou mechanicky upnuty.

Technická špecifikácia
Vrtací výkon trvalý | ocel : 32 mm
Vrtací výkon max. | ocel : 35 mm
Řezání závitů | ocel : M20
T-drážky | počet : 2
T-drážky | velikost drážky : 16 mm
T-drážky | rozteč : 200 mm
Kužel vřetena : MT4
Rozsah rychlosti posuvu : 0,1 - 0,25 mm/ot
Otáčky : 75–1220ot/min
Plynulá změna otáček : Ne
Počet rychlostních stupňů : 6
Vzdálenost vřeteno - sloup : 300 - 870 mm
Vzdálenost vřeteno - pracovní stůl : (základna) 1060 mm
Rozsah posuvu vřetene : 570 mm
Průměr sloupu : 210 mm
Rozměry základny : 1400×700mm
Výkon hlavního motoru : 2200 W
Výkon zvedacího motoru ramene : 750 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1550×2200×750 mm
Hmotnost : 800 kg
