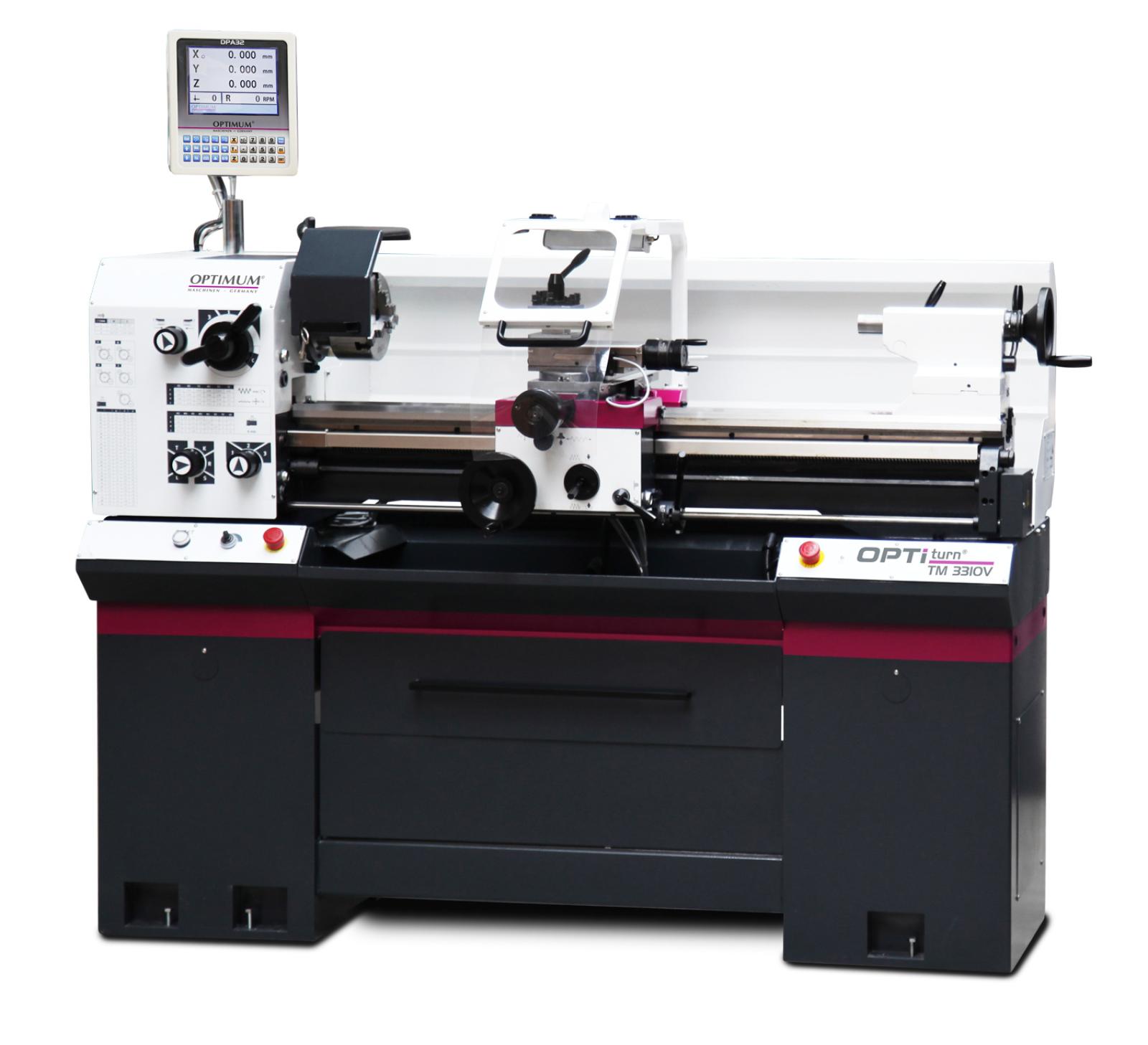

Soustruh OPTIturn TM 3310V

Plně vybavený soustruh s vodicím a tažným šroubem, digitálním odměřováním polohy a s plynulou regulací otáček.

Kalené a broušené vodicí dráhy osy Z.
Přesné zpracování suportů.
Elektrické díly DC 24 V.
Hlavní motor s elektrickou brzdou a ochranným jističem.
Zaručená házivost čela vřetene <0,015 mm.
Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni.
Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách..
Pravý / levý chod lze přepínat na podélném suportu.
Dvoukanálová bezpečnostní elektronika.
Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm.
Bezpečnostní ruční kola v ose X a Z dle normy EN 23125.
Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu.
Vypínače odpovídají normě EN ISO 13849.
Podstavec pro soustruh se stabilní ocelovou konstrukcí.
Čtyřstranný nožový držák.
Nouzové vypínače vpravo i vlevo na podstavci.
Digitální odměřování polohy DPA32.
Frekvenční měnič s integrovaným EMC filtrem.
Tichý chod motoru díky vysoké pulzní frekvenci.
Rychlé omezení proudu (FCL - ochrana zařízení před přetížením nebo zkratem) pro bezproblémový provoz při náhlých rázech zátěže.
Průměrná konstantní vertikální síla na čelní plochu (VSC).

Technická špecifikácia
Výška hrotu : 165 mm
Max. točný průměr nad ložem : 330 mm
Max. točný průměr nad suportem : 216 mm
Šířka lože : 190 mm
Vzdálenost mezi hroty : 1000 mm
Kužel vřetene : MK5
Upnutí vřetene : Camlock DIN ISO 702-2 č. 4
Otáčky : 14–2800ot/min
Plynulá změna otáček : Ano
Počet rychlostních stupňů : 6
Průchod vřetene : 38 mm
Kužel pinoly koníka : MK3
Průměr pinoly : 38 mm
Zdvih pinoly : 100 mm
Posuv podélný : 0,02 –0,4 mm/ot. (24 )
Posuv příčný : 0,01 –0,2 mm/ot. (32 )
Max. posuv nožového suportu : 90 mm
Max. posuv příčného suportu : 168 mm
Závit metrický : 0,4 – 10 mm/ot. (26 )
Příkon : 1,5 kW
Elektrické připojení : 400 V

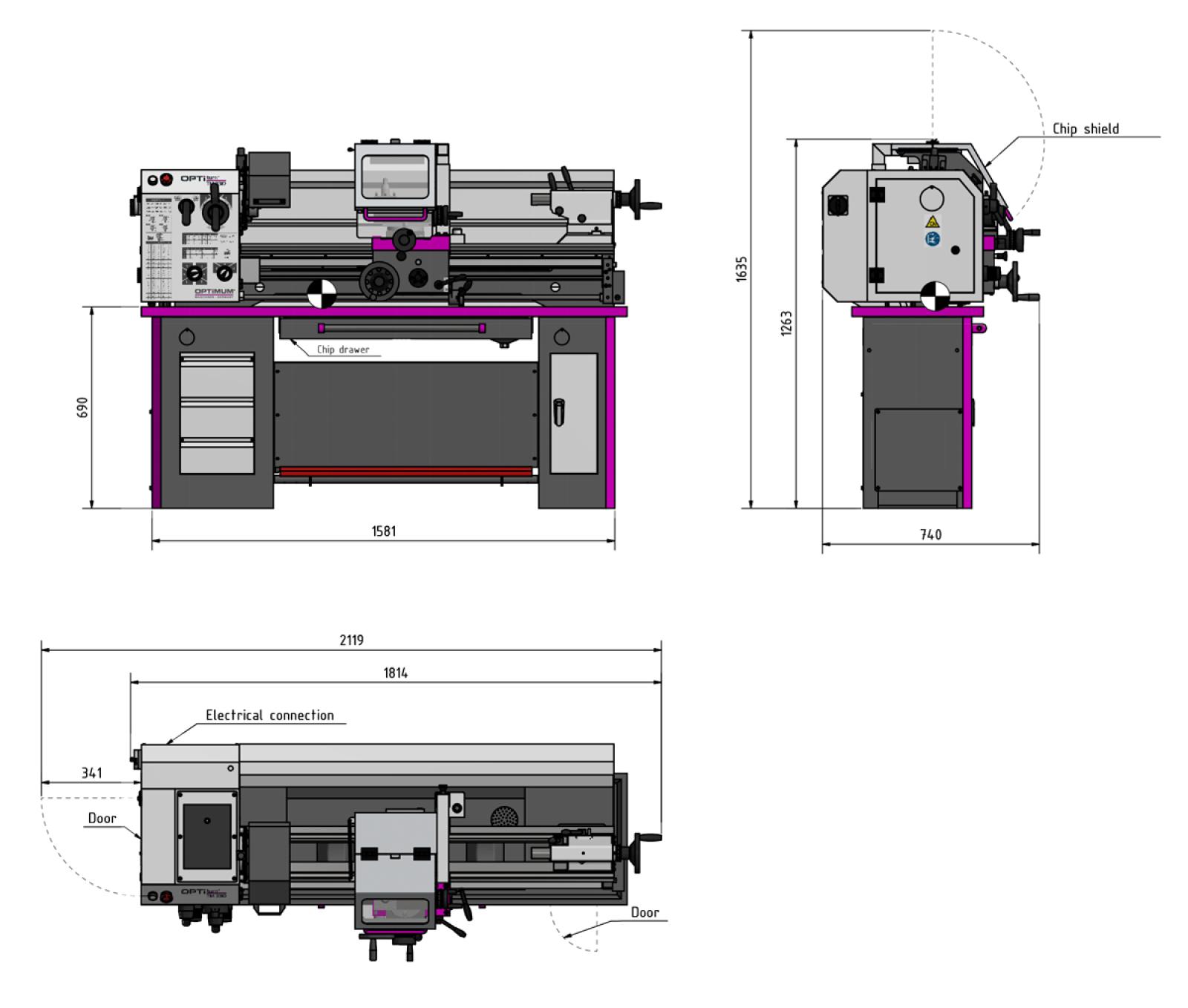

Rozměry (š × v × h) : 1760×1320×745mm
Hmotnost : 470 kg
