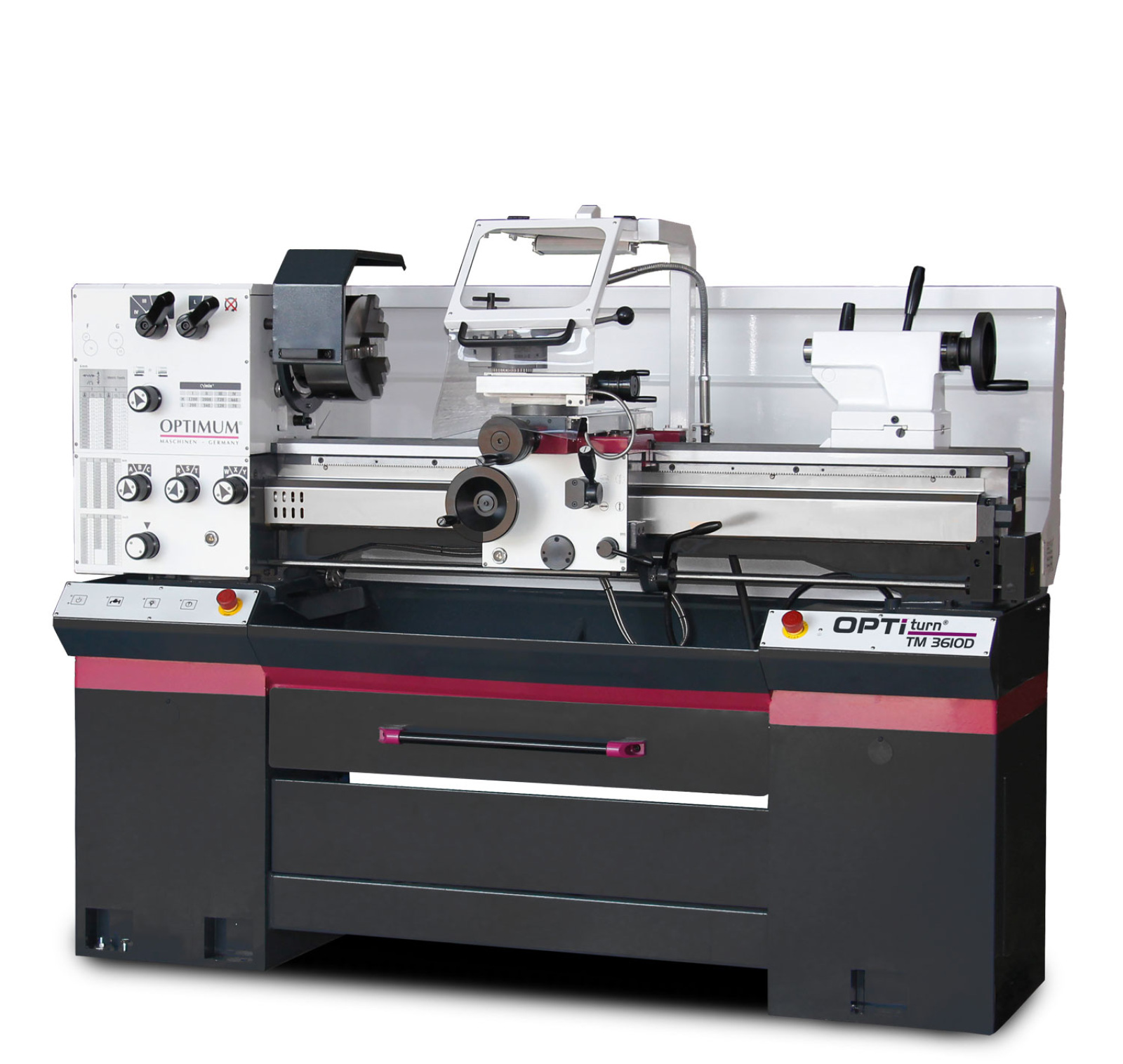

Soustruh OPTIturn TM 3610

Plně vybavený soustruh s vodicím a tažným šroubem. Volitelně s plynulou regulací otáček pomocí frekvenčního měniče Lenze.

Kalené a broušené vodicí dráhy lože.
Zaručená házivost čela vřetene <0,015 mm.
Kalená a broušená ozubená kola a hřídele jsou uložené v přesných lož iscích a běží v olejové lázni.

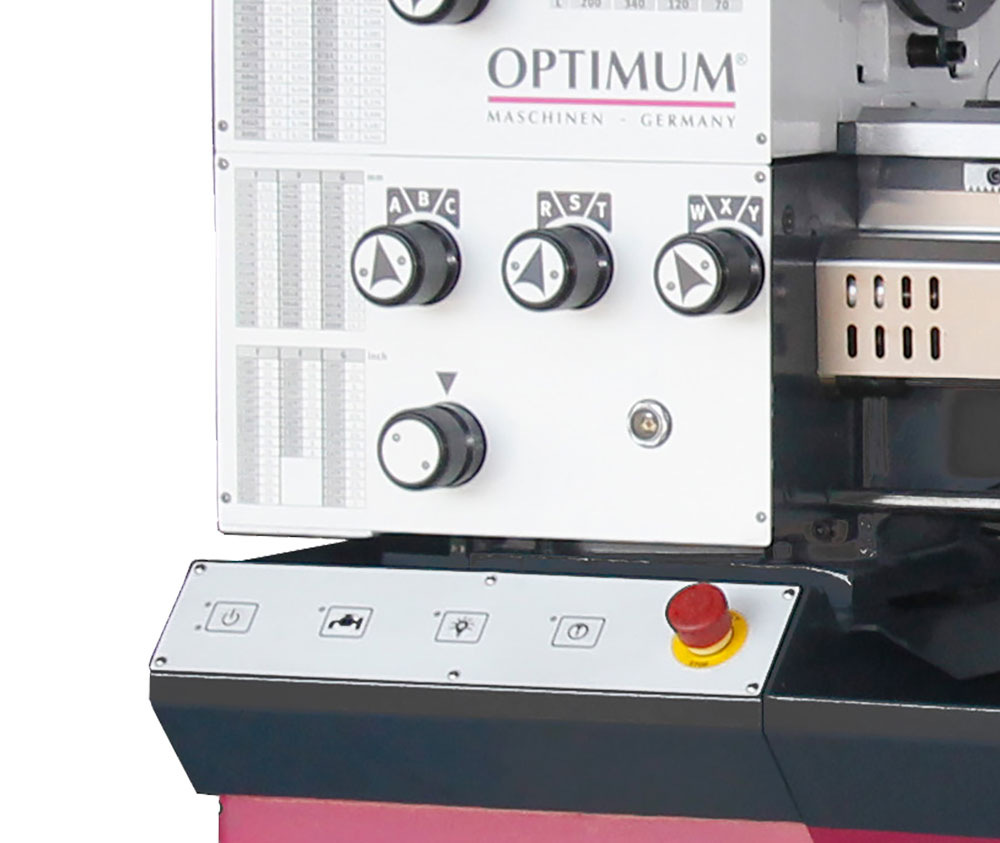

Ochranný jistič motoru, uzamykatelný hlavní vypínač.

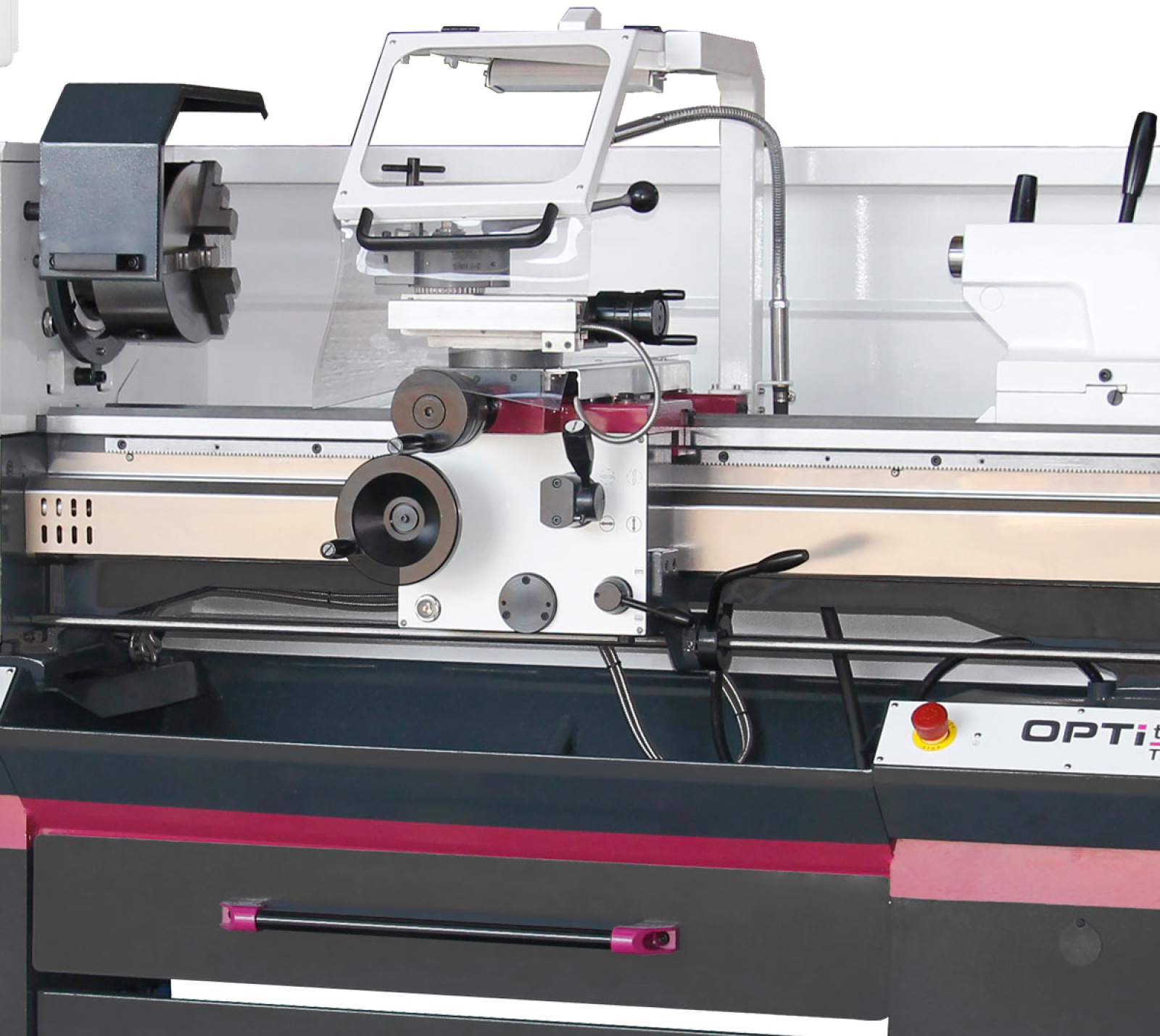

Pravý / levý chod lze přepínat na podélném suportu.
Ochranný kryt vodícího šroubu.
Podstavec stroje se skříňkami na nářadí.

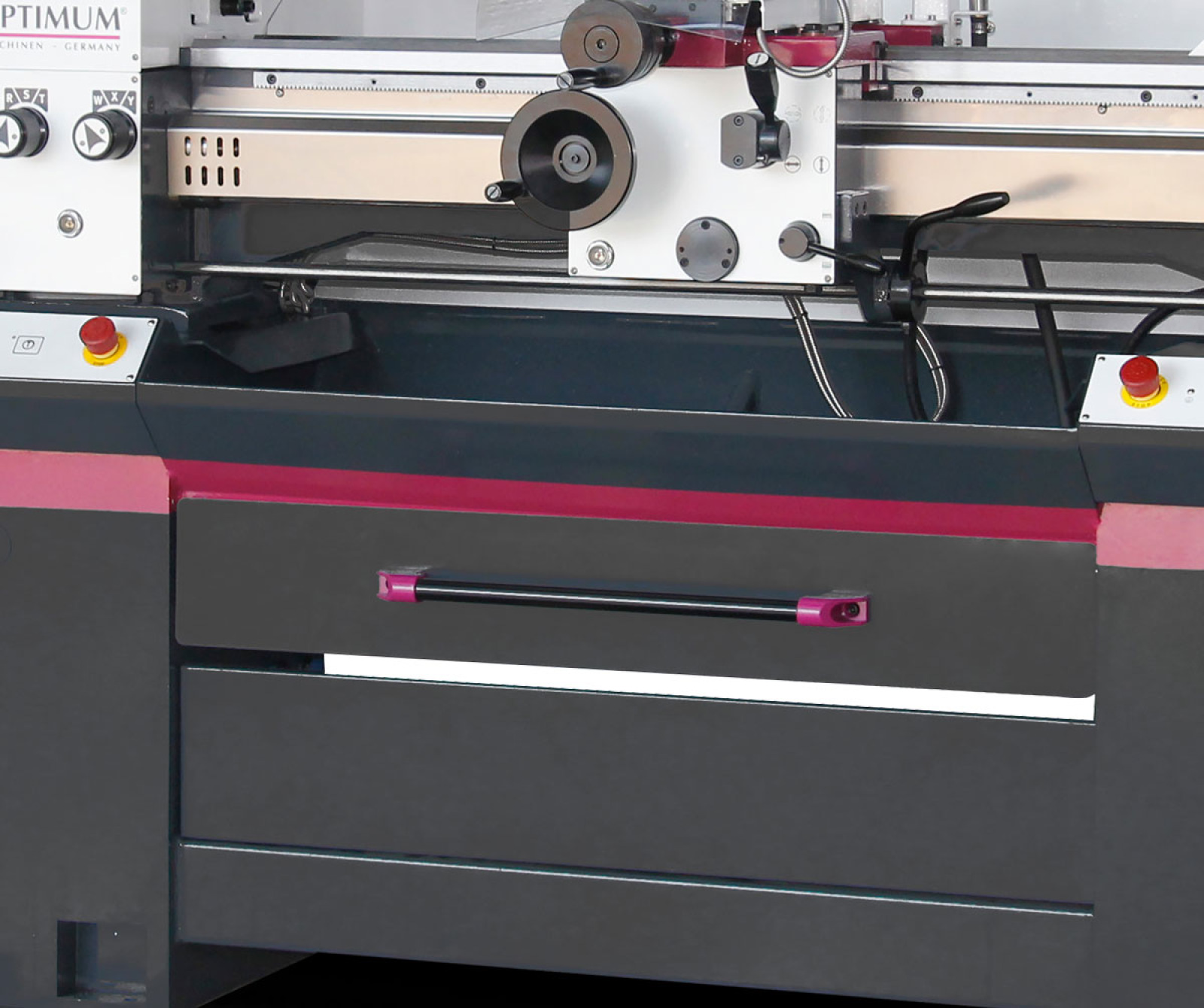

Vyjímatelná vana na třísky s vedením.
Nožní brzda pro nouzové zastavení.
Bezpečnostní ruční kola v ose X a Z.
Koník lze přestavit o ± 10 mm pro soustružení kuželů.
LED pracovní lampa.
Všechny chrániče a relé značky Siemens nebo Schneider.
Skříňky na nářadí na obou stranách podstavce.
Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm.
Pinola koníku a ruční kolo s jemně nastavitelnou stupnicí 0,025 mm.
Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze.

Technická špecifikácia
Výška hrotu : 180 mm
Max. točný průměr nad ložem : 360 mm
Max. točný průměr nad suportem : 225 mm
Vzdálenost mezi hroty : 1000 mm
Kužel vřetena : MK6
Upnutí vřetene : Camlock DIN ISO 702-2 č. 5
Otáčky : 70–2400ot/min
Plynulá změna otáček : Ne
Počet rychlostních stupňů : 8
Průchod vřetene : 52 mm
Kužel pinoly koníka : MK3
Průměr pinoly : 420 mm
Posuv podélný : 0,052 –1,392 mm/ot. (32 )
Posuv příčný : 0,014 –0,38 mm/ot. (32 )
Max. posuv nožového suportu : 100 mm
Max. posuv příčného suportu : 170 mm
Závit metrický : 0,4 – 7 mm/ot. (26 )
Závit palcový : 56 – 4 záv./1“ (34 )
Příkon : 2,2 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1964×1475×869mm
Hmotnost : 608 kg
