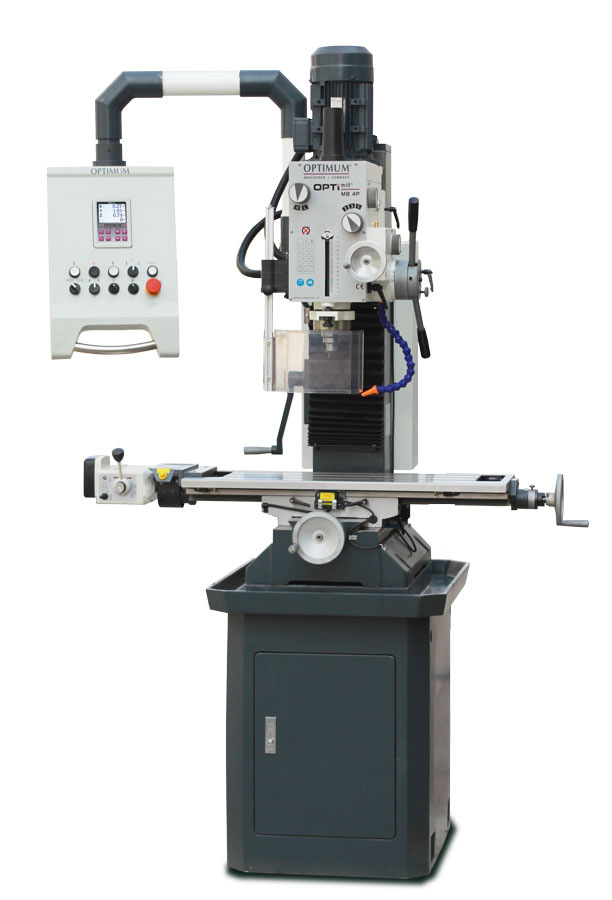

Vrtačko-frézka OPTImill MB 4 PV

Univerzální vrtačko-frézka s digitálním odměřováním polohy a litinovým podstavcem.

Broušená převodová kola běžící v olejové lázni zajišťují velmi klidný chod.
Velký rozsah otáček 60 - 2760 ot/min a 12 rychlostí.
Dvoustupňový kvalitní elektromotor.
Ruční posuv pinoly s ručním jemným přísuvem.
Automatický posuv pinoly.
Automatický posuv v ose X, pohyb frézovací hlavy v ose Z pomocí motoru.
Frézovací hlavu lze naklopit o ± 45°.
Vrtání / závitovací cyklus.
Stabilní sloup s masivním rybinovým vedením.
Masivní litinový podstavec s kanálem na třísky.
Standardně dodávané s chladící soustavou.
Výškově stavitelný ochranný kryt s mikrospínačem.

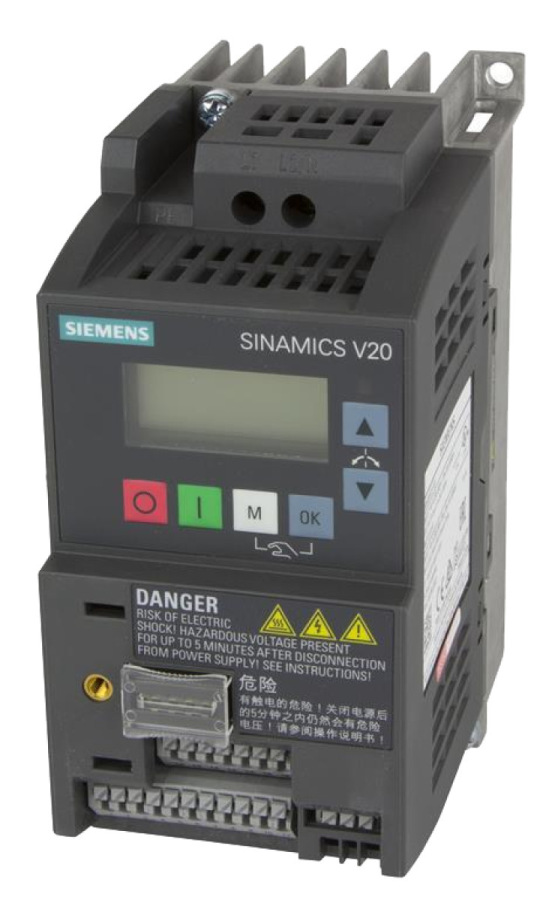

Plynulá regulace otáček pomocí frekvenčního měniče Siemens Sinamics V20..
.

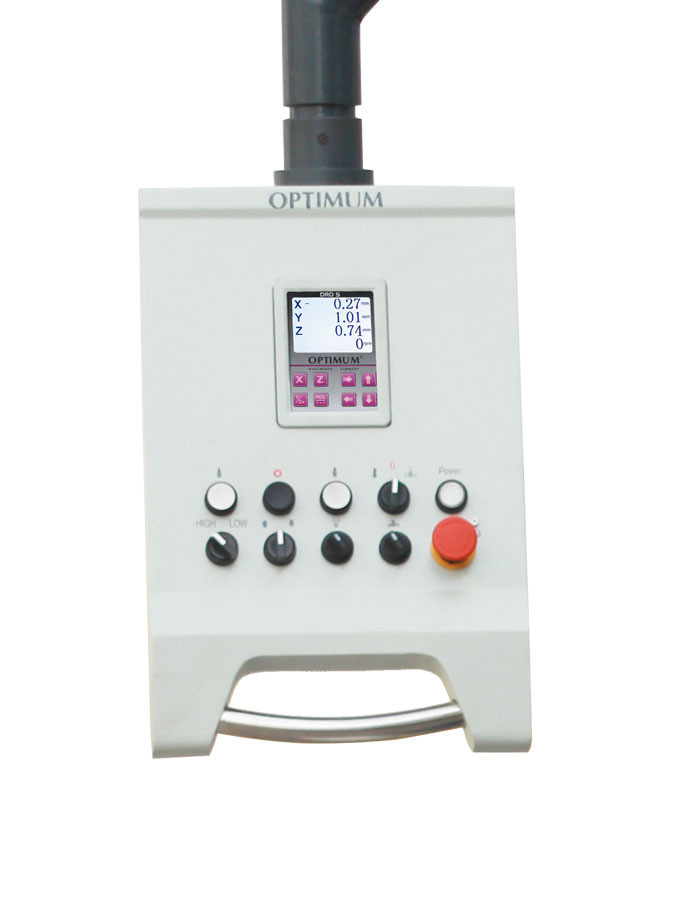

Ovládací panel .
Vestavěný ovládací panel.
Vestavěné kompaktní digitální odměřování polohy DRO 5.
Uživatelsky přívětivé ovládání.
Třířádkový displej.

Technická špecifikácia
Vrtací výkon trvalý | ocel : 20 mm
Vrtací výkon max. | ocel : 24 mm
Max. průměr stopkové frézy : 26 mm
Max. průměr nožové hlavy : 63 mm
Vyložení : 258mm
Rozměry pracovního stolu : 800×240mm
T-drážky | počet : 3
T-drážky | velikost drážky : 14 mm
T-drážky | rozteč : 80 mm
Upnutí : MK4/M16
Kužel vřetena : MK4
Rozsah posuvu - osa X : 450 mm
Rychlost strojního posuvu - osa X : 0,1 | 0,18 | 0,26 mm/min
Rozsah posuvu - osa Y : 195 mm
Rozsah posuvu - osa Z : 350 mm
Otáčky : 60–2760ot/min
Plynulá změna otáček : Ne
Počet rychlostních stupňů : 12 (6 převodů x 2 rychlosti motoru)
Max. vzdálenost vřetene a stolu : 420 mm
Posuv pinoly : 120 mm
Úhel naklopení frézovací hlavy : -45 °až +45 °
Příkon : 1500 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1600×2110×930mm
Hmotnost : 495 kg
