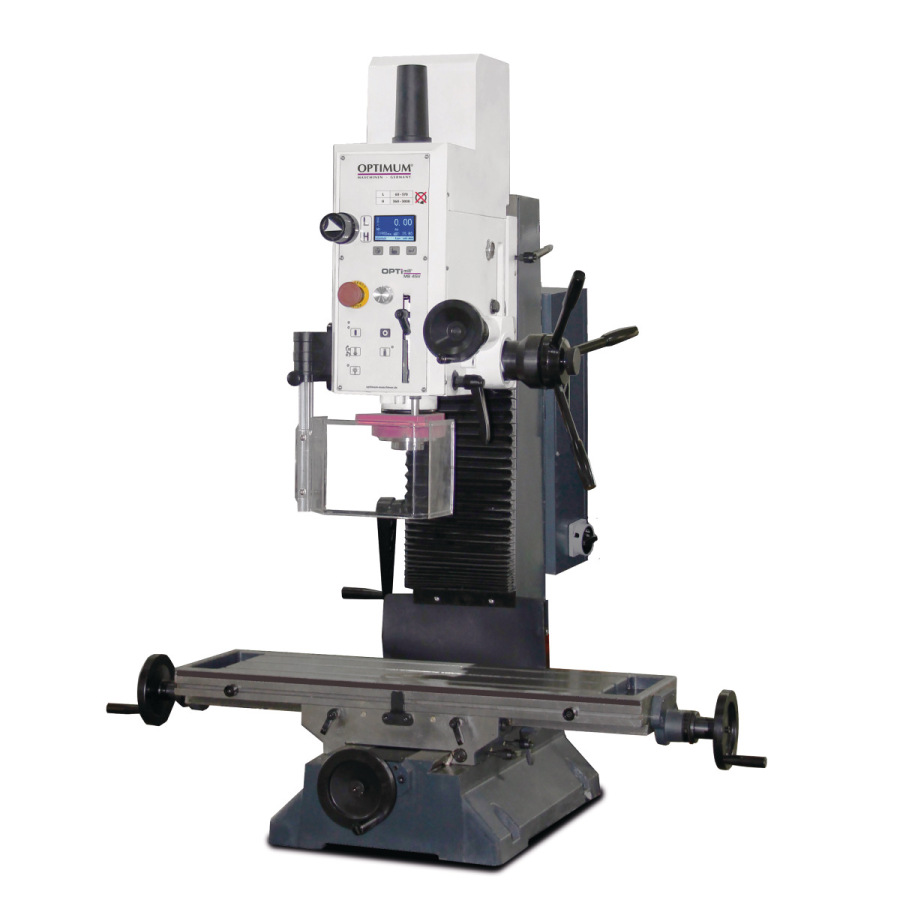

Vrtačko-frézka OPTImill MB 4 SVD
Univerzální a přesná převodová vrtačko-frézka - model SVD s digitálním odčítacím zařízením DRO 6 a magnetickým měřicím systémem
Funkce řezání závitů.

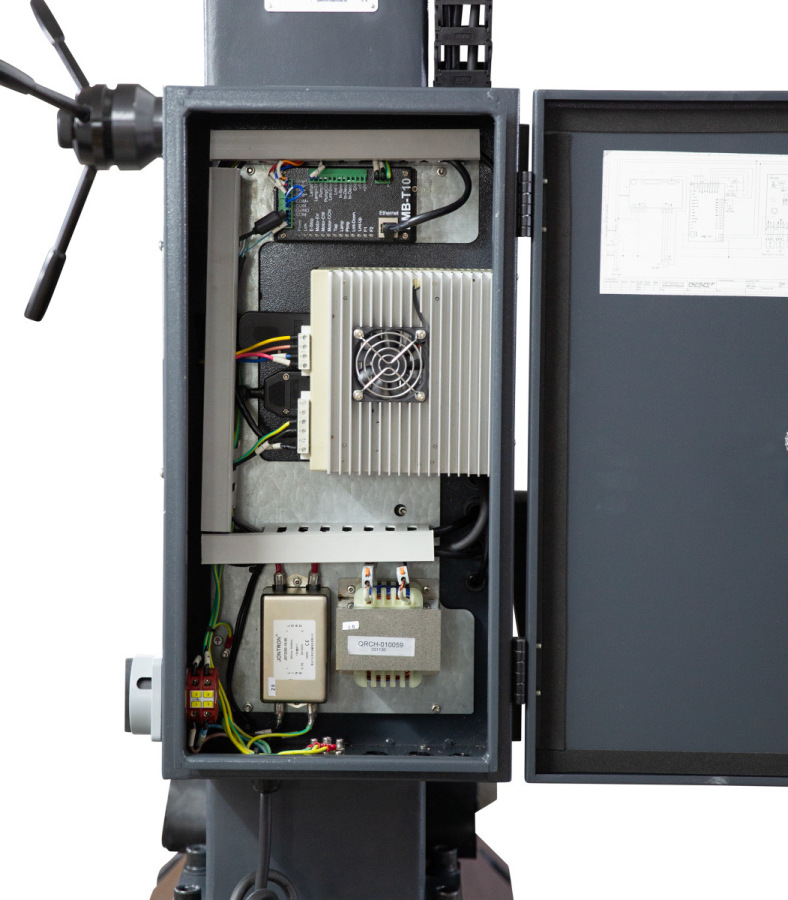

Servopohon.
Pevný a velkoryse dimenzovaný příčný stůl s přesným povrchovým opracováním, s T-drážkami a nastavitelnými vodicími lištami.
Nastavitelné koncové dorazy.
Stabilní rybinové vedení s nastavitelnými vodicími lištami.
Otáčení vpravo-vlevo.
LED osvětlení stroje.
Jemný posuv.
Nouzový vypínač.
Vrtací/frézovací hlava je sklopná o ±45.
Výškově nastavitelný ochranný kryt s mikrospínačem proti odletujícím třískám a dílům, pro maximální ochranu obsluhy.
Technická špecifikácia
Max. nosnost stolu : 80 kg
Vrtací výkon trvalý | ocel : 28 mm
Vrtací výkon max. | ocel : 32 mm
Max. průměr stopkové frézy : 26 mm
Max. průměr nožové hlavy : 63 mm
Vyložení : 240mm

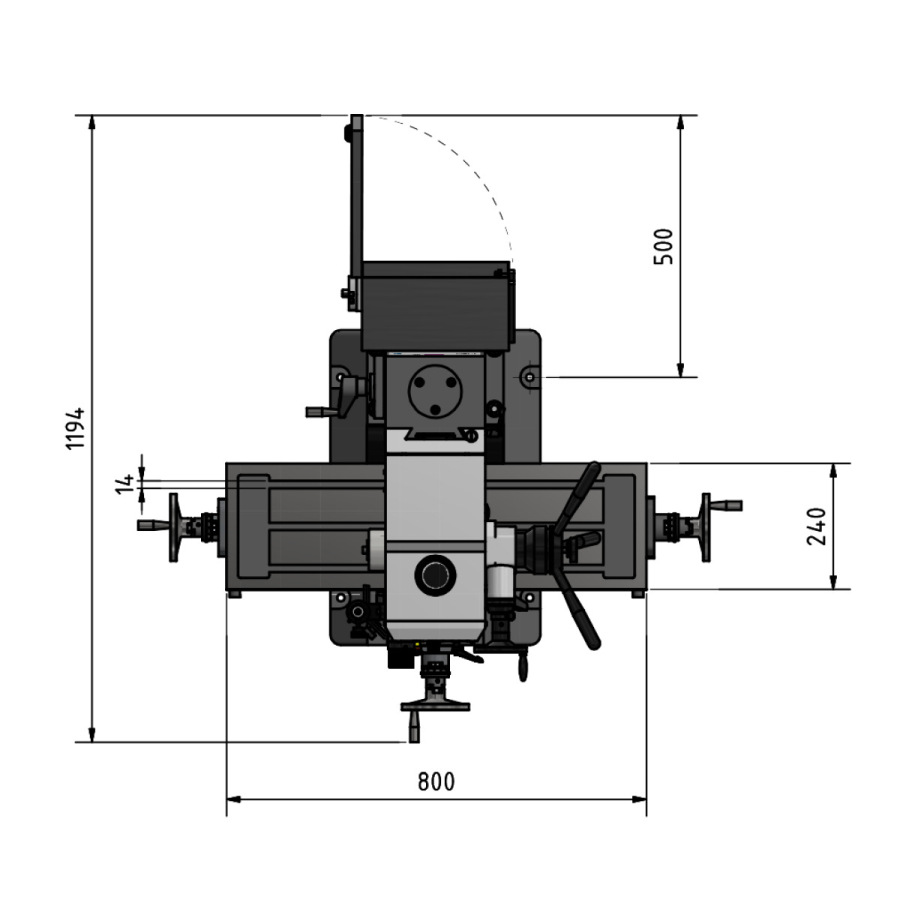

Rozměry pracovního stolu : 800×240mm
T-drážky | počet : 3
T-drážky | velikost drážky : 14 mm
T-drážky | rozteč : 63 mm
Upnutí : MK4/M16
Kužel vřetena : MK4
Rozsah posuvu - osa X : 450 mm
Rozsah posuvu - osa Y : 200 mm
Rozsah posuvu - osa Z : 380 mm
Otáčky : 60–3000ot/min
Plynulá změna otáček : Ne
Počet rychlostních stupňů : 12 (6 převodů x 2 rychlosti motoru)
Max. vzdálenost vřetene a stolu : 460 mm
Posuv pinoly : 120 mm
Úhel naklopení frézovací hlavy : -45 °až +45 °
Příkon : 3 kW
Elektrické připojení : 230 V

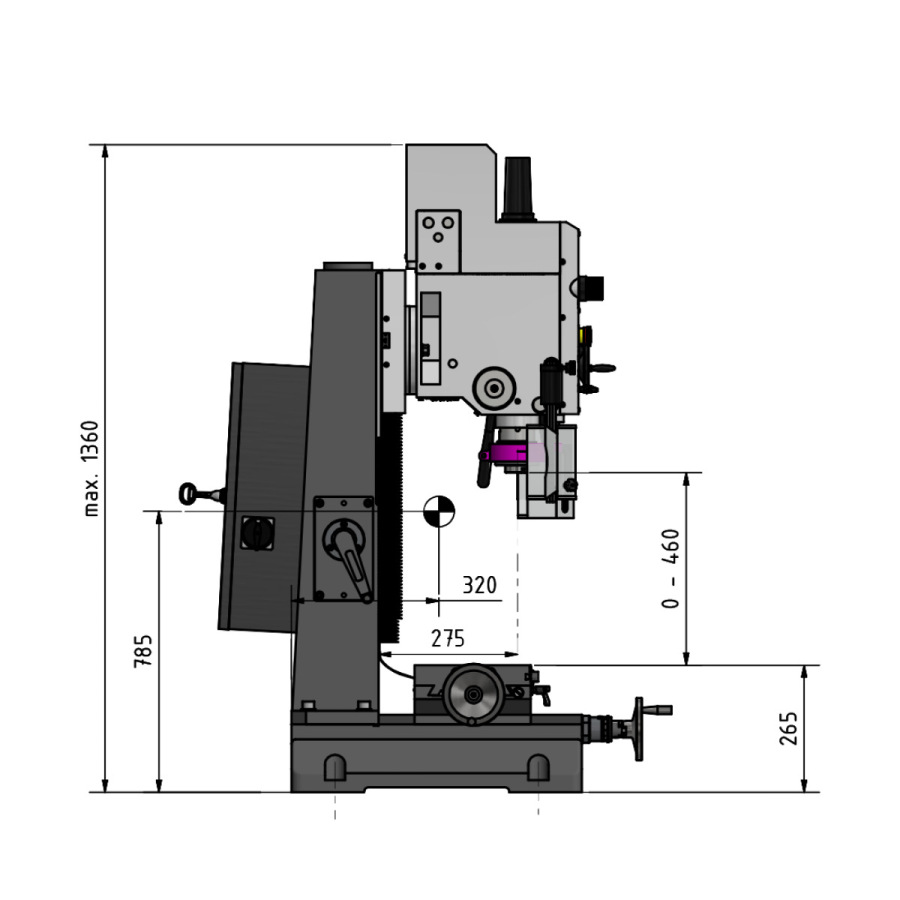

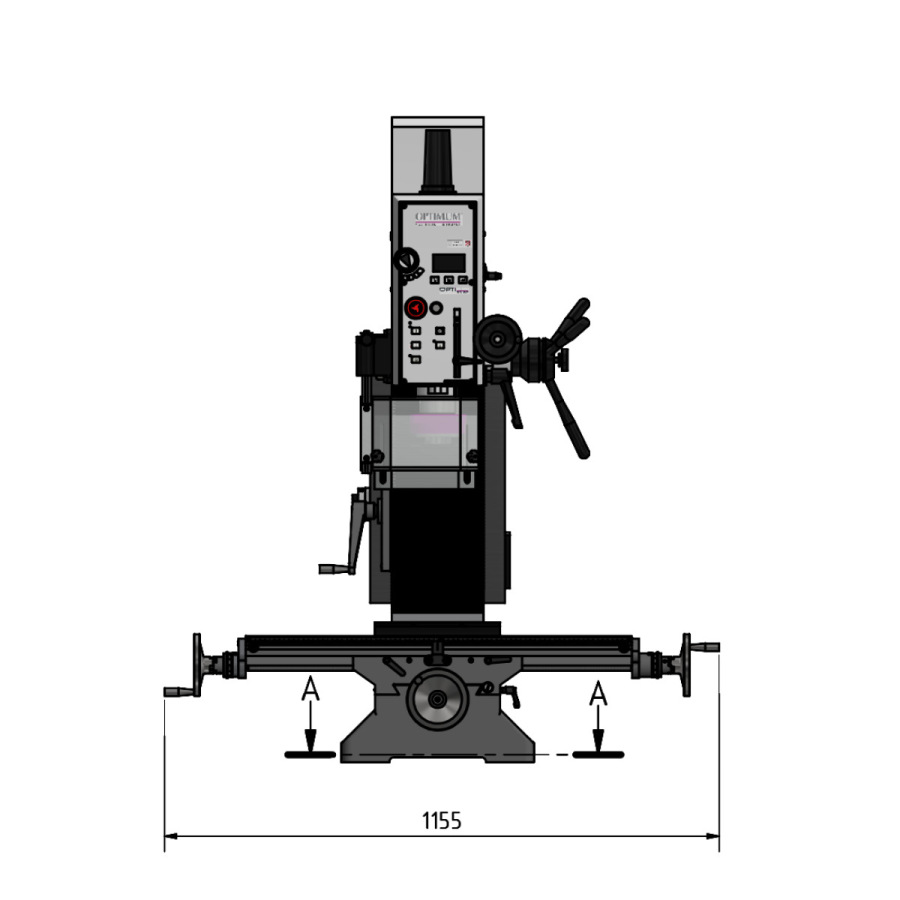

Rozměry (š × v × h) : 1155×1360×980 mm
Hmotnost : 320 kg
